LED顯示屏控制卡是什么？

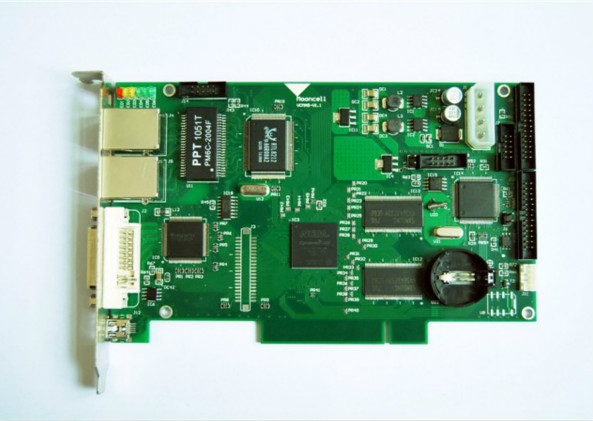

LED顯示屏控制卡就是LED圖文顯示屏的核心部件，負責接收來自計算機串行口的畫面顯示信息，置入幀存儲器，按分區驅動方式生成LED顯示屏所需的串行顯示數據和掃描控制時序。所以LED顯示屏畫面的效果與它有很大的相關性。

LED顯示屏控制卡有哪些分類？

可以分為單雙色控制卡、多彩控制卡、全彩控制卡三類。

使用LED顯示屏控制卡應該注意什么？

不同品牌的控制卡及對應安裝軟件都是不同的。同一品牌的也分不同型號，功能差異很大。小面積的單色屏的常用簡單的不分區控制卡，性價比高；而面積稍大的可以用分區控制卡，價格高一些。

LED顯示屏控制卡連接方式有哪些？

控制卡和電腦連接方式有：網口（TCP/IP）、串口（RS232，RS485）、U盤傳導、GPRS無線連接等主要方式。

如何選擇LED顯示屏控制卡？

首先了解LED顯示屏的規格、尺寸，計算出點數，知道自己需要的效果，是同步，還是異步，需不需要二次開發； 然后，確定同步異步，確定效果，確定點數范圍，確定價格范圍，最后確定卡；控制卡選擇合適的，不一定價格高、質量好的就是適合的。最后，軟件是不是合適自己和客戶。

找不到LED顯示屏控制卡怎么辦？

1. 確認控制卡跟軟件兼容。

2. 檢查連接線是否有脫落、松動，檢查并確認用于連接控制卡的串口線跟控制卡配陪，有的控制卡用直通（2-2，3-3，5-5）有的控制卡用（2-3，3-2，5-5）。

3. 確保控制系統硬件已正確上電

4. 對照控制卡軟件和自己選用的控制卡來選擇正確的產品型號、正確的傳輸方式、正確的串口號、正確的波特率并對照軟件內提供的撥碼開關圖正確地設置控制系統硬件上的地址位及波特率。

5. 如果經過以上檢查并校正后仍然出現加載不上，請用萬用表測量一下，是否所連接的電腦或控制系統硬件的串口被損壞，以確認是否應送還電腦廠家或?qū)⒖刂葡到y(tǒng)硬件送還檢測。

6. 如果第五步不方便進行，請聯系廠家提供技術支持。
